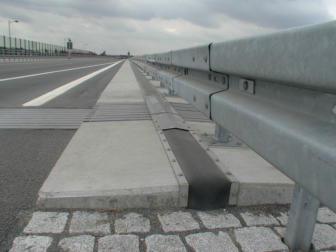

Fugenabdeckung nach Riz Fug 6

Fugenabdeckung nach Riz SN-Fug 4 mit Edelstahlklemmleiste, Edelstahlankerschiene und Elastomerband

Der Anwendungsbereich wird durch die Riz Fug 6 definiert. Die Fugenabdeckung wird bei Bauwerken der Deutschen Bundesbahn sowie gegebenenfalls über Verkehrsflächen an Brückenbauwerken angewendet. Diese Konstruktion wird, wie nachfolgend erläutert, an den Kappen befestigt.

Hierbei muß nach Fug 6 für alle Bundesländer sowie nach SN-Fug 4 für das Bundesland Sachsen unterschieden werden. In Sachsen wird mit einer Fest -Losflanschverbindung gearbeitet.

Die Materialeigenschaften

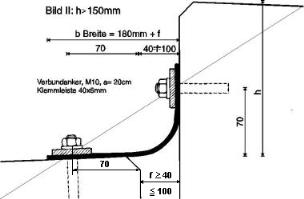

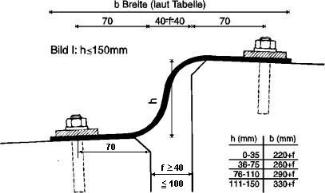

Das Fugenband besteht aus Elastomer mit einer Dicke von 4mm. Die Klemmleisten, Verbundanker, Muttern und Scheiben bestehen aus Edelstahl A4, Werkstoff -Nr.1.4401. Die jeweils benötigte Elastomer-Bandbreite ist leicht durch die unten stehende Tabelle errechenbar. Eventuell nötige Stösse sind stumpf zu vulkanisieren.

Ausführung gültig für Sachsen

Die Werkstoffe

Die Werkstoffeigenschaften sind die selben, wie bei der Riz Fug 6; Ankerschienen, Klemmleiste, Muttern und Scheiben in V4A Werkstoff -Nr.: 1.4401. Flachband in Elastomer DIN 7865.

Die Verarbeitung

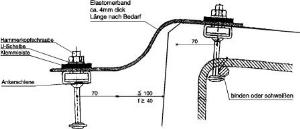

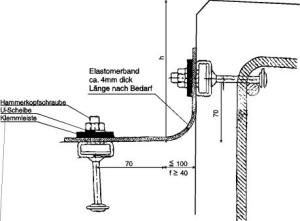

Die Verarbeitung erfolgt vergleichbar der Riz Fug 6, jedoch wird mit einer Ankerschiene (als Fest - flansch) gearbeitet. Die benötigte Bandbreite ist der Tabelle in der Riz Fug 6 zu entnehmen. Die Hammerkopfschrauben werden in der Ankerschiene verankert. Die Ausschäumung der Schienen ist nur in dem Bereich Schrauben zu entfernen.
