Volclay-Bentonit-System
|
|
|
|
Die “Braune Wanne” zur Abdichtung von Bauwerken gegen drückendes Wasser
|
|
|
|
|
|
VOLCLAY-Bentonit ist die Bezeichnung für ein hochquellfähiges, natürliches Natriumbentonit, das in den Staaten Wyoming und Montana (USA) abgebaut wird. In der Bauindustrie ist Bentonit seit Jahren durch
den Einsatz beim Bau von Schlitz- und Dichtwänden bekannt. 1977 wurde für das VOLCLAY-Bentonit-System mit der Flächenabdichtung von Bauwerken gegen drückendes Wasser in Europa ein neuer Anwendungsbereich
erschlossen.
|
|
|
Der Aufbau
|
|
|
|

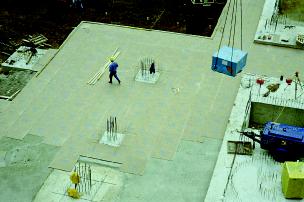

Die sogenannten VOLCLAY-Panels sind Wellkartons, die mit VOLCLAY-Bentonit gefüllt sind (siehe Bild rechts). Die Wellkartons dienen lediglich als Trägerplatte für das Bentonit. Erdfeuchte oder Wasser
führen zur Aktivierung des trockenen Natriumbentonits.
|
|
|
|
|
|
|
Die Vorteile
|
|
-
|
|
|
Kleine Beschädigungen oder Durchdringungen von Nägeln werden ebenfalls durch den ständig wirkenden Quelldruck wieder verschlossen.
|
|
|
-
|
|
|
Die Verlegung kann bei kalter und warmer, bei trockener und feuchter Witterung ausgeführt werden.
|
|
|
-
|
|
|
Einfaches Auslegen oder Annageln der VOLCLAY-Panels, ohne aufwendige Voranstriche, Ver- klebungen oder Verschweißungen.
|
|
|
-
|
|
|
Kostenvorteil
|
|
|
|
|
Die Wirkungsweise
|
|
|
|
VOLCLAY-Bentonit kann das 5-7fache seines Gewichtes an Wasser binden, wodurch eine Volumen- vergrösserung um das 12-15fache entsteht. Wird die Quellung in ihrer Ausdehnung durch die Auflast der Sohlplatte oder den
Anpressdruck der Hinterfüllung behindert, entsteht infolge des Quelldrucks eine hochabdichtende Wirkung. Aus dem trockenen Bentonit ist eine gelförmige Bentonithaut entstanden, die das Bauwerk sicher umschliesst und
jede Umläufigkeit verhindert. Bauwerksrisse werden bis zu einer Rissbreite von 2 mm sicher überbrückt. Die Entstehung der abdichtenden Bentonithaut.
|
|
|
|
Die 4 Phasen des Quellprozesses in einem Zeitraum von ca. 4 Wochen.
|
|
