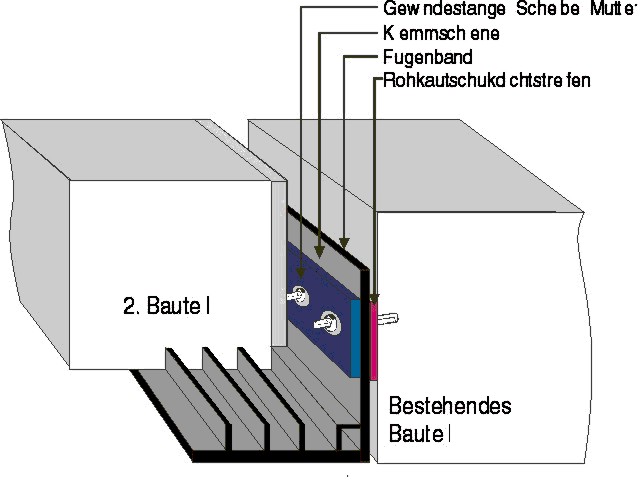

Bauteile, welche an bereits bestehende Bauwerke angebunden werden, benötigen in der Regel besondere Sorgfalt bei der Abdichtung. Eine mögliche und verbreitete Variante ist die Klemmkonstruktion mit Eck -
fugenbändern, Klemmleiste und Rohkautschukdichtstreifen.
Die Anschlußfläche muss planeben, sauber und tragfähig sein. Die Betongüte muss mindestens einem B 25 entsprechen. Betonlunker
sowie grössere Unebenheiten werden mit Epoxidmörtel beigespachtelt. Am bestehenden Bauteil wird der Klemmteil des Fugenbandes befestigt. Die Abdichtung wird über den
Losflansch sowie das Fugenband mit Rohkautschukdichtstreifen erreicht. Der erforderliche Anpressdruck wird durch das Anziehen von Muttern und Gewindestangen erreicht. Die erforderlichen Kräfte sind in der DIN 18800
erläutert. Durch einen Drehmomentschlüssel sind diese zu überprüfen. Die Abdichtung im neuen
Bauteil erfolgt wie bei herkömmlichen Fugenbändern über das “Labyrinth- system”.
Aus konstruktiven Gründen soll die Klemmleiste eine
Gesamtlänge von 2.50 mtr. nicht überschreiten ( siehe hierzu DIN 18195 Teil 9). Weiterhin sind in der DIN 18195 Teil 9 weitere wichtige Masse für die Klemmleiste, Bolzenabstände, Lochdurchmesser etc. geregelt.
|
|
